Пневматические мембранные насосы

Насосы с мини-мембраной серии Cubic и мембранные серии Boxer сочетают отличные рабочие характеристики и мощь, делающие их идеальными агрегатами для перекачки жидкостей с высокой вязкостью до 50 000 сПз (при 20 °C), даже при наличии в них взвешенных твердых частиц. Подробнее на сайте у нас. pnevmonasos.com.ua/ru

Мембранные пневматические насосы самозакачиваются даже при значительной высоте всасывания. Отличаются точной настройкой производительности без потери давления. Могут работать без повреждений в «сухом режиме».

Большой выбор материалов комплектующих частей позволяет обеспечить полную химическую совместимость с жидкостью и/или окружающей средой, с учетом необходимой температуры. Устройство мембранных насосов серий Cubic и Boxer позволяет применять их в таких тяжелых условиях, как повышенная влажность и взрывоопасная среда (сертификация ATEX).

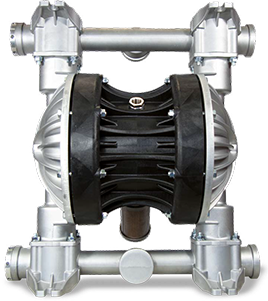

Насосы Debem состоят из коаксиального пневматического агрегата, расположенного по центру, с мембранами нового поколения, присоединенными к валу. С двух сторон корпуса расположены шаровые клапаны и соответствующие седла на всасывающем и выпускном патрубках.

A — шаровые клапаны

B — насосная камера

C1 — внешняя мембрана

C2 — внутренняя мембрана

D — коллектор забора

E — коллектор сброса

F — пневмодвигатель

Принцип работы

Сжатый воздух из коаксиального теплообменника (А), который поступает через одну из двух мембран, сжимает и выталкивает перекачиваемый продукт через выпускной патрубок (В). Всасывание жидкости происходит в результате пониженного давления, которое создает мембрана, расположенная напротив (С) и составляющая с валом коаксиального агрегата единое целое. После каждого колебания пневматический коаксиальный теплообменник направляет сжатый воздух к противоположной мембране, а затем цикл повторяется.

ердцем мембранных насосов является пневматический теплообменник, специально разработанный и усовершенствованный революционным образом фирмой Debem, которая запатентовала надежную и износостойкую систему.

Данный агрегат посредством сжатого воздуха изменяет равенство давлений мембран благодаря системе предотвращения остановок, обеспечивающей работу в критических условиях.

Мембраны являются элементом, в наибольшей степени подверженным износу и испытывающим давление во время всасывания и подачи реагента. Мембраны должны противостоять мощному химическому воздействию и высоким температурам. Вследствие этого их правильная оценка и выбор имеют первостепенное значение для долговечности, оптимизации инвестиционных решений и эксплуатационных издержек.

Благодаря современной постановке дела в области проектно-конструкторских работ, самостоятельно проводимым тестам на испытание пределов прочности и глубокому анализу результатов, компания DEBEM разработала новое поколение долговечных мембран LONG LIFE. Их форма и размер обеспечивают наибольшую рабочую поверхность и улучшенное перераспределение нагрузки, что сводит давление на конструкцию и износ к минимуму.
